工程用铝合金防洪墙
产品介绍

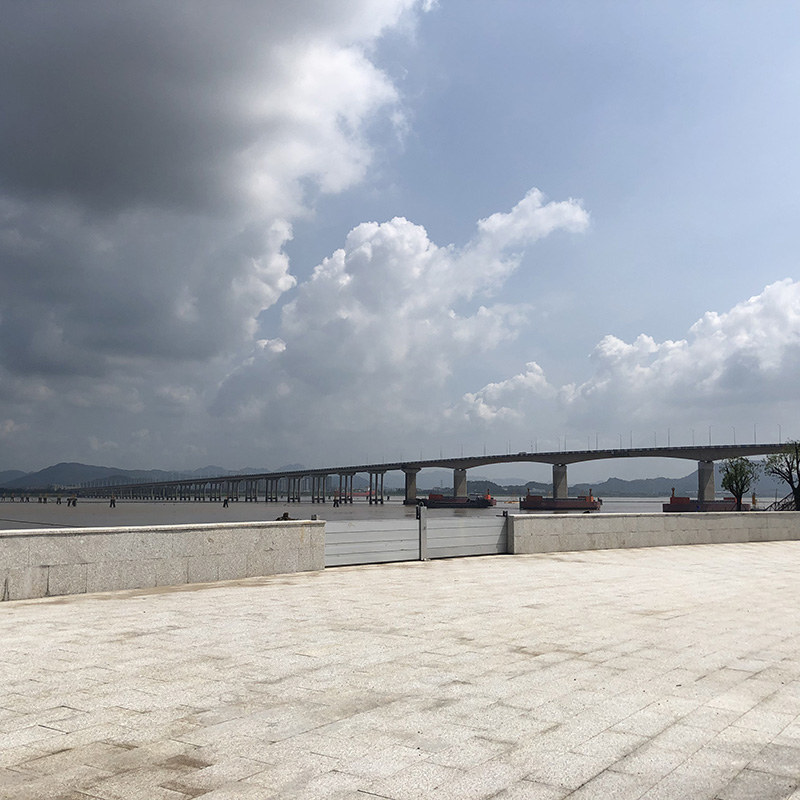

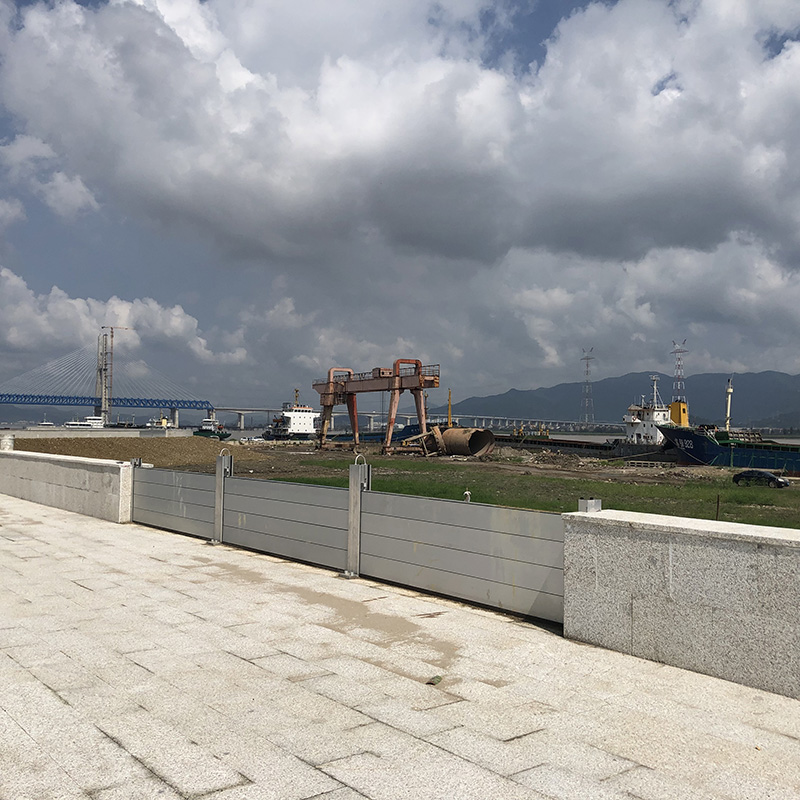

水利工程用铝合金可拆卸防洪墙主要作用与山川、湖泊或城市内涝等防护,利用铝合金材料所带来的强度高,轻便的优势,竖起一道有效的防护高墙 。相较于传统混凝土挡水墙的不可逆转性、不美观、直接阻断居民亲水性等缺点,铝合金防护系统则是很好的弥补了这些要求。
结构简介
产品构成大致可分为五大部分:立柱(含边柱)、挡板、预埋件、紧固件、密封件如图所示。
构件详情

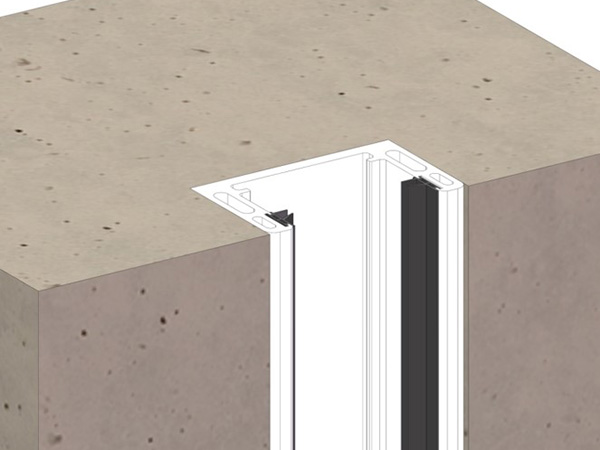

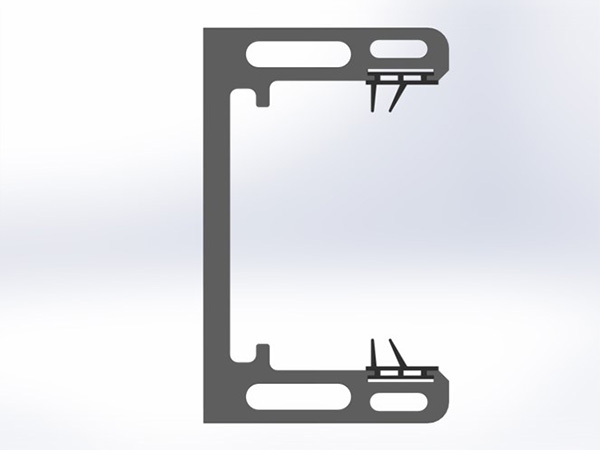

铝合金边柱
边柱的材质为6063系铝合金,通过挤压、时效、氧化、穿条等加工步骤后,发往施工现场

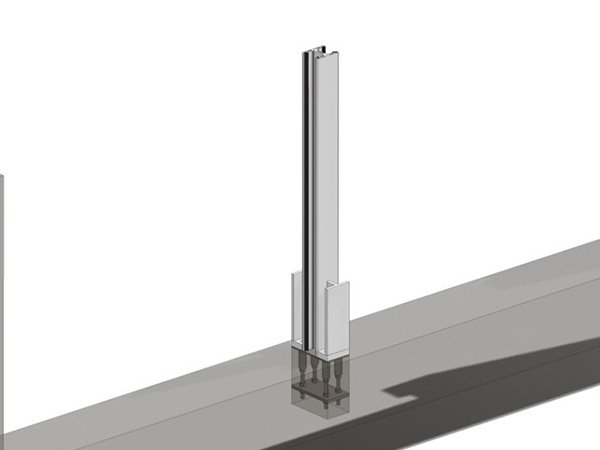

铝合金立柱

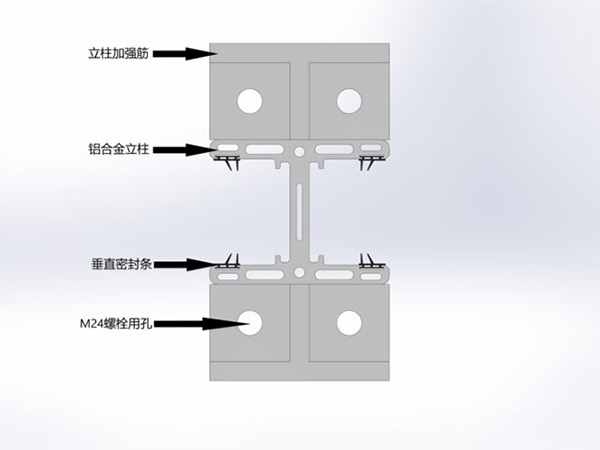

立柱的主体由6063系及6005系铝合金挤压成型,后通过时效增强本身强度,锯切后发往外加工,每只立柱可拆分为三个部分,由立柱、立柱底座及加强筋组成,这三部分通过焊接及机加工等步骤完成。焊接方式尤为重要,产品均采用氩弧焊的焊接方法,每个焊接处均有三道焊缝。

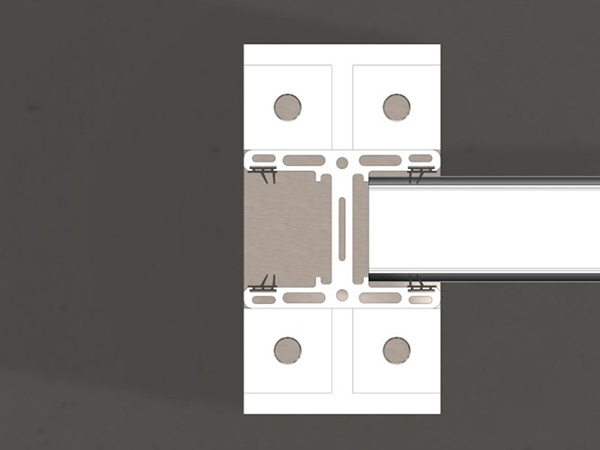

铝合金挡板

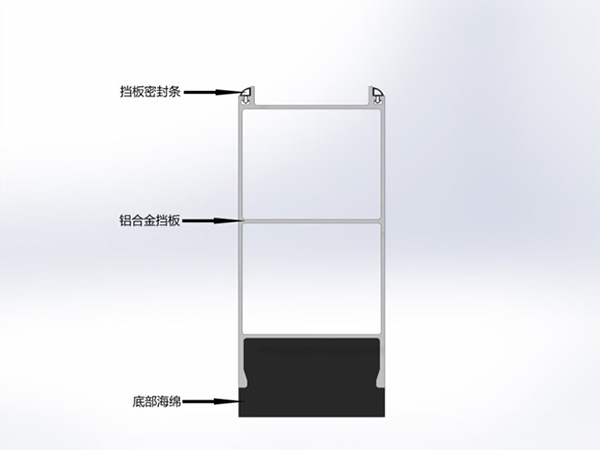

挡板材质为6063-T6铝合金,单块挡水高度为 200毫米,根据所使用立柱的型号,厚度从30-100mm不等,壁厚从1.6-2.5mm不等,内部为空腔结构。

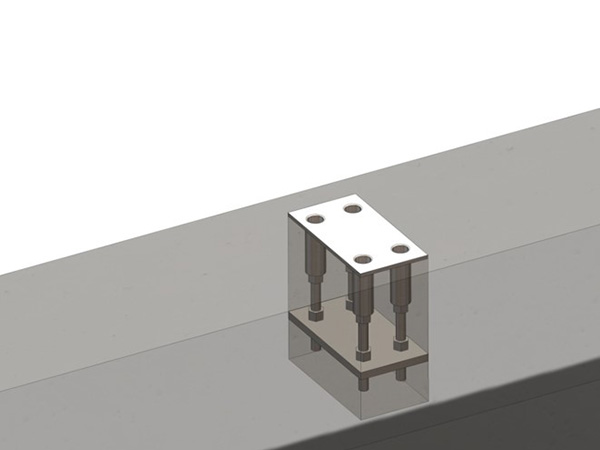

不锈钢预埋件

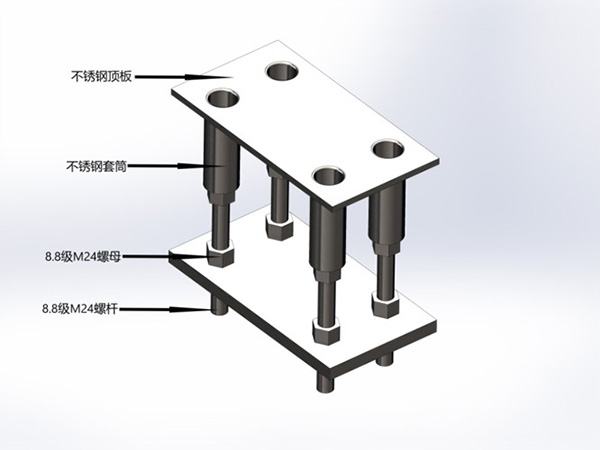

预埋件由顶板、套筒、螺杆及底板组成,其中,顶板、套筒材质为304不锈钢,螺杆底板为碳钢。顶板表面一般做到与混凝土基础表面齐平,底板与螺杆和混凝土基础中的钢筋焊接起来,与基础融为一体。非汛期时,可使用M24不锈钢保护螺丝拧入预埋件内,保证其螺纹丝牙内不会进入泥沙。

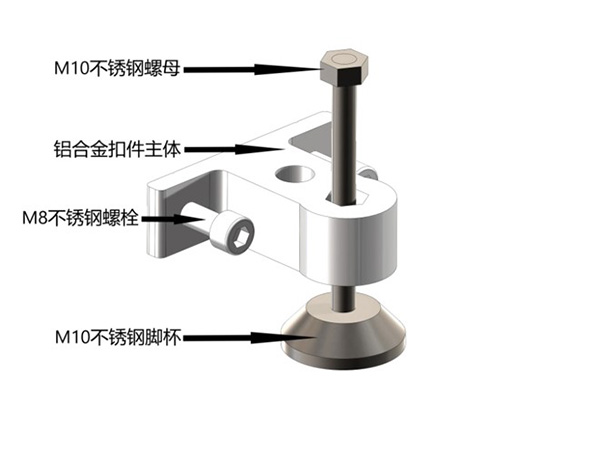

紧固件

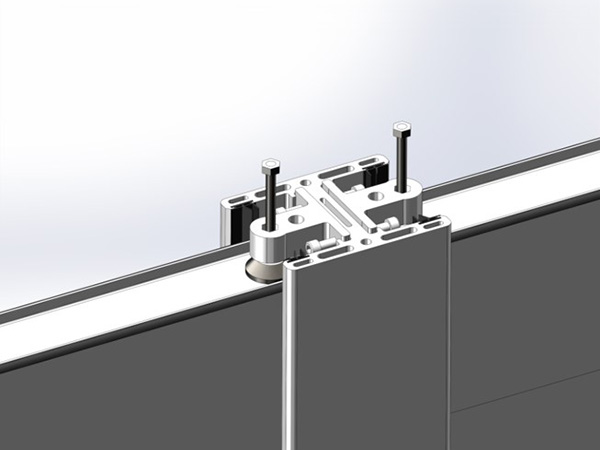

锁扣即下压扣件,主要作用是为了给安装到位的挡板制造下压力。扣件主体材质为铝合金及不锈钢等材料,在挡板放置到 指定高度后,使用下压扣件锁紧立柱及挡板,保证挡板底部的止水性能。
密封件

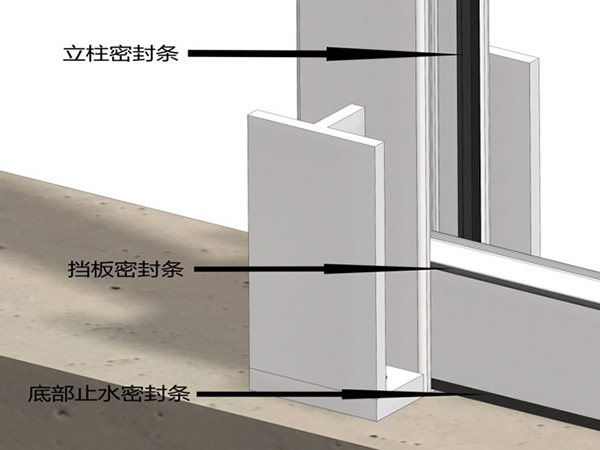

密封件按照用途可分为:立柱垂直密封条、挡板密封条、底部止水海绵。其中立柱垂直密封条、挡板密封条材质为三元乙丙,止水海绵为PE材质。止水海绵可压缩,以补偿地面的不平整,有效阻止底部水的入侵。
行业产品对比
产品形式 | 沙袋 | 铝合金防洪墙 | 景观式玻璃防洪墙 |
前期投资 | 少 | 较多 | 多 |
安装时间 | 长 | 短 | 较短 |
响应人数 | 多 | 少 | 少 |
安装费用 | 多 | 少 | 较少 |
环境影响 | 汛期结束后,现场狼狈,清理费时费力 | 汛期结束后,材料整备回仓,现场无需清扫 | 安装好后,无后期维护管理影响 |
整体外观 | 外观简陋,视觉效果差 | 定制化设计,与现场无违合 | 美观通透,不影响景观 |
综合价值 | 一次性使用 | 可重复使用 | 安装后不拆卸,可一直使用 |
安全系数 | 临时安装,可靠性差 | 材料通过安全测试及计算,可靠性高 | 固定安装,与基础融为一体,可靠性高 |
管理风险 | 复杂(取土问题,人力消耗大,时间长) | 简单(就地储存,人力消耗少,时间短) | 定期清理即可,无管理风险 |
